怎么測量電機的軸電壓呢？我們一起來看下吧！

軸電壓是電機運行過程中在轉軸兩端、轉軸局部以及轉軸對地的電位差。當軸電壓較高時，可能會造成軸承潤滑油膜被擊穿，產生較大的軸電流，對軸承造成不同程度的電蝕。

軸電壓和軸電流對電機產品軸承系統有較大的影響，為了準確測量軸電壓的大小，2023版GB/T 1032標準特對電機軸電壓測量進行了規范，現將相關內容進行整理與大家共享。

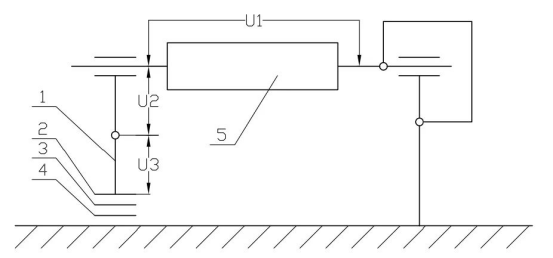

本文圖片是關于軸電壓測量的簡圖。試驗前，應分別檢查軸承座與金屬墊片、金屬墊片與金屬底座間的絕緣電阻，確保電動機絕緣良好。在電動機軸承與機殼之間加裝絕緣環（軸承和轉軸之間墊入干燥的絕緣片）或者使用絕緣軸承，確保電動機軸承絕緣良好。



圖中，序1為軸承座、序2和4為絕緣墊片、序3為金屬墊片，序5為電機轉子。

第一次測定，在空載狀態下進行，被試電動機應在額定電壓、額定頻率下空載運行，用高內阻毫伏表測量軸電壓U₁，然后用導線A將轉軸一端與地短接，測量另一軸承座對地軸電壓U₃，測量完畢將導線A拆除。試驗時測點表面與毫伏表引線的接觸應良好。從理論上分析，空載狀態下，電機的磁場最強，因而對應的軸電壓也應最大，此時測定的軸電壓應是電機整個運行過程的最大值。

第二次測定，在電機額定運行狀態下測定，被試電動機在額定電流、額定頻率下額定負載運行，測量軸承電壓U₂。該電壓的大小直接影響軸承系統的安全性；按照一些經驗數據，只要該電壓不超過350mV，電機軸承系統是相對安全的，否則應采取必要的防護措施。電機采用絕緣軸承套、絕緣軸承，或?qū)⑥D(zhuǎn)軸的軸承位進行絕緣處理，都是斷路措施的具體表現，即使有軸電壓存在但無法形成回路，因而也就不會對軸承系統造成不良影響。
